浮动式铸钢球阀介绍
浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(N、P)
技术规范
| 设计标准Design Standard | GB/T12237 | API608 |
| 结构长度Face to Face | GB/T12221 | ASME16.10 |
| 法兰尺寸 Flanged Size | GB/T9113 JB/T79 | ASME16.5 |
| 检查与实验Test＆Inspection | JB/T9092 | API598 |
注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

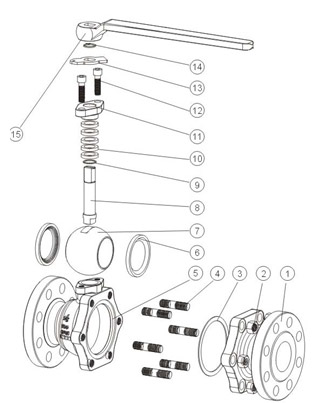

序号 No | 零件名称 Part name | 材质 Material | |
| GB | ASTM | ||
| 1 | 侧阀体 Bonnet | WCB | A216-WCB |
| 2 | 螺母 Nut | 35 | A194-2H |
| 3 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless stee |
| 4 | 螺柱 Bolt | 35CrMoA | A193-B7 |
| 5 | 阀体 Body | WCB | A216-WCB |
| 6 | 阀座 Seat | PTFE | PTFE |
| 7 | 球体 Ball | 25+ENP | A105 + ENP |
| 8 | 阀杆 Stem | 1Cr13 | A182-F6a |
| 9 | 垫片 Gasket | PTFE | PTFE |
| 10 | 填料 Packing | 柔性石墨 Flexible Graphite | 柔性石墨 Flexible Graphite |
| 11 | 填料压盖 Gland | WCB | A216-WCB |
| 12 | 螺钉 Screw nail | 35 | A194-2H |
| 13 | 定位片 Locating piece | Q235A | 碳钢 Carbon steel |
| 14 | 挡圈 Ring | 65Mn | AISI 1566 |
| 15 | 手柄 Wrench | KT330-08 | A47-667 235 10 |
注：抗硫型阀门该零件的材质为GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型阀门该零件材质为GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列阀门
主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| NPS | In | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 150LB 法兰Flange | L | 108 | 117 | 127 | - | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | - |
| 1.6MPa 法兰Flange | L | 130 | 140 | 150 | 165 | 80 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | - |
| 10K(JIS) 法兰Flange | L | 108 | 117 | 127 | - | 165 | 178 | 190 | 203 | 229 | 365 | 394 | 457 | 533 |
| 对焊 Butt Welding | L1 | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 419 | - |
| 手动 Hand – Operated | H | 59 | 63 | 75 | - | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | - |
| W | 130 | 130 | 160 | - | 230 | 230 | 350 | 400 | 500 | 750 | 750 | 900 | - | |
| Kg | 2.3 | 3.0 | 4.5 | - | 7.0 | 9.5 | 15.0 | 19.0 | 33.0 | 58.0 | 93.0 | 1600 | - | |
| 涡轮蜗 杆传动 Worm Gear Operated | H | - | - | - | - | - | - | - | - | - | - | 292 | 398 | - |
| W | - | - | - | - | - | - | - | - | - | - | 400 | 600 | - | |
| 型号Type | - | - | - | - | - | - | - | - | - | - | A | B | - | |
| Kg | - | - | - | - | - | - | - | - | - | - | 180 | 240 | - | |
| 气动 Air – Operating | H | 200 | 204 | 257 | - | 264 | 340 | 370 | 389 | 594 | 646 | 646 | 781 | - |
| H1 | 122 | 126 | 162 | - | 169 | 209 | 239 | 258 | 337 | 437 | 437 | 537 | - | |
| L1 | 326 | 326 | 347 | - | 420 | 426 | 426 | 590 | 523 | 610 | 610 | 885 | - | |
| L2 | 136 | 136 | 181 | - | 181 | 257 | 257 | 257 | 287 | 378 | 378 | 530 | - | |
| 型号Type | AG06 | AG09 | AG09 | - | AG13 | AG13 | AG13 | AG13 | AW13 | AW17 | AW17 | AW20 | - | |
| Kg | 6.1 | 6.3 | 8.1 | - | 14.1 | 16.6 | 38 | 42.1 | 53 | 95.3 | 105.2 | 207.8 | - | |
| 电动 Electric Driving | H | - | - | - | - | - | 472 | 486 | 579 | 595 | 650 | 739 | 799 | - |
| H1 | - | - | - | - | - | 377 | 391 | 484 | 500 | 500 | 589 | 649 | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | 400 | 400 | 400 | - | |
| 型号Type | - | - | - | - | - | Q60-1 | Q60 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | ||
| Kg | - | - | - | - | - | 23 | 25 | 60 | 75 | 97 | 162 | 226 | - |

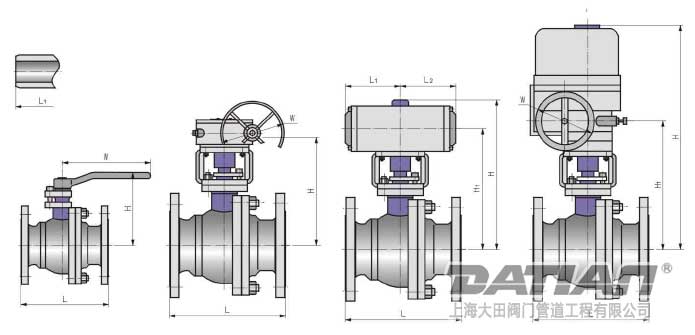

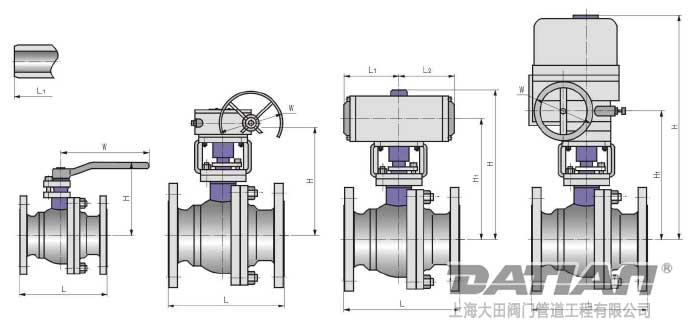

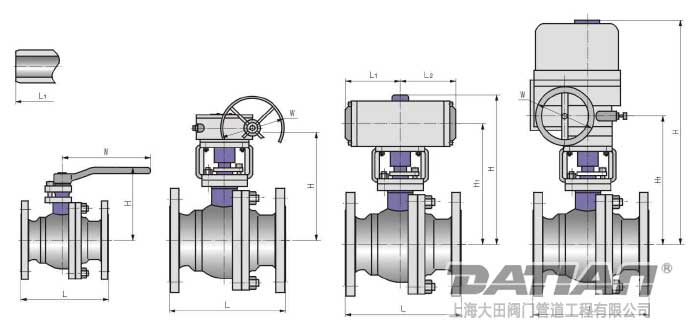

浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)
| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| NPS | In | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 300LB法兰Flange | L | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 502 | - |
| 2.5MPa法兰Flange | L | 130 | 140 | 150 | -165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | - |
| 4.0MPa法兰Flange | L | 130 | 140 | 150 | 160 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 | - |
| 20K(JIS)法兰Flange | L | 140 | 152 | 165 | - | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 |
| 对焊Butt Welding | L1 | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 502 | - |
| 手动Hand –Operated | H | 59 | 63 | 75 | - | 95 | 167 | 142 | 152 | 178 | 252 | 272 | 342 | - |
| W | 130 | 130 | 160 | - | 230 | 230 | 350 | 400 | 500 | 750 | 750 | 900 | - | |
| Kg | 2.5 | 3.5 | 5.5 | - | 10.5 | 14.5 | 23.5 | 30 | 55 | 81 | 118 | 200 | - | |
| 涡轮蜗杆传动Worm GearOperated | H | - | - | - | - | - | - | - | - | - | - | 292 | 398 | - |
| W | - | - | - | - | - | - | - | - | - | - | 400 | 600 | - | |
| 型号Type | - | - | - | - | - | - | - | - | - | - | A | B | - | |
| Kg | - | - | - | - | - | - | - | - | - | - | 220 | 365 | - | |
| 气动Air –Operating | H | 200 | 204 | 257 | - | 264 | 340 | 379 | 452 | 594 | 646 | 744 | 920 | - |
| H1 | 122 | 126 | 162 | - | 169 | 209 | 248 | 295 | 375 | 437 | 500 | 615 | - | |
| L1 | 326 | 326 | 347 | - | 420 | 426 | 426 | 590 | 523 | 610 | 610 | 885 | - | |
| L2 | 136 | 136 | 181 | - | 181 | 257 | 257 | 257 | 287 | 378 | 378 | 530 | - | |
| 型号Type | AG06 | AG09 | AG09 | - | AG13 | AG13 | AG13 | AG13 | AW13 | AW17 | AW17 | AW20 | - | |
| Kg | 6.2 | 6.4 | 8.5 | - | 16.9 | 20.9 | 42.5 | 52.7 | 77.9 | 107 | 130 | 220 | - | |
| 电动ElectricDriving | H | - | - | - | - | - | 472 | 472 | 579 | 595 | 650 | 739 | 799 | - |
| H1 | - | - | - | - | - | 377 | 391 | 484 | 500 | 500 | 589 | 649 | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | 400 | 400 | 400 | - | |
| 型号Type | - | - | - | - | - | Q60-1 | Q60 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | - | |
| Kg | - | - | - | - | - | 23 | 25 | 60 | 75 | 100 | 170 | 240 | - |
| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| NPS | 1/2 | 3/4 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 |
| 400LB法兰Flange | L | 165 | 190 | 216 | - | 241 | 292 | 330 | 356 | 406(432) | - | - | - |
| 6.4MPa法兰Flange | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| 10.0MPa法兰Flange | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| 对焊Butt Welding | L1 | 165 | 190 | 216 | - | 241 | 292 | 330 | 356 | 406(432) | - | - | - |
| 手动Hand –Operated | H | 59 | 63 | 75 | - | 95 | 167 | 180 | 198 | 198 | - | - | - |
| W | 160 | 160 | 230 | - | 400 | 400 | 650 | 650 | 1050 | - | - | - | |
| Kg | 6.5 | 9 | 13 | - | 16.5 | 25 | 30 | 55 | 66 | - | - | - | |
| 涡轮蜗杆传动Worm GearOperated | H | - | - | - | - | - | - | - | 292 | 398 | - | - | - |
| W | - | - | - | - | - | - | - | 400 | 600 | - | - | - | |
| 型号Type | - | - | - | - | - | - | - | A | B | - | - | - | |
| Kg | - | - | - | - | - | - | - | 72 | 85 | - | - | - | |
| 气动Air –Operating | H | 200 | 204 | 241 | - | 264 | 340 | 379 | 452 | 584 | - | - | - |
| H1 | 122 | 145 | 146 | - | 169 | 209 | 248 | 295 | 375 | - | - | - | |
| L1 | 283 | 283 | 283 | - | 350 | 590 | 590 | 523 | 610 | - | - | - | |
| L2 | 136 | 181 | 181 | - | 181 | 257 | 257 | 287 | 378 | - | - | - | |
| 型号Type | AG09 | AG09 | AG09 | - | AG09 | AG13 | AG13 | AG13 | AW17 | - | - | - | |
| Kg | 6.5 | 6.8 | 9.3 | - | 17.8 | 33.6 | 45.1 | 59.3 | 81.2 | - | - | - | |
| 电动ElectricDriving | H | - | - | - | - | - | 472 | 559 | 599 | 632 | - | - | - |
| H1 | - | - | - | - | - | 377 | 449 | 449 | 472 | - | - | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | - | - | - | |
| 型号Type | - | - | - | - | - | Q120-1 | Q120-1 | Q120-1 | Q120-1 | - | - | - | |
| Kg | - | - | - | - | - | 25 | 60 | 75 | 90 | - | - | - |
*( )内为PN10.0MPa、Class600尺寸
